构件图
把实现单元表示为构件，设置构件版型，并用依赖关系表达实现层依赖。
复习要点
- 构件是可部署、可替换的实现单元，如源文件、库、数据库或可执行程序。
- 在 Component View 中创建构件图和构件，通过 stereotype 指定类型。
- Dependency 的箭头由依赖方指向被依赖方。
- ATM 示例区分 package body、package specification 与 task specification。
操作主线
Component View → 新建构件图 → 添加构件 → 设置 stereotype → 建 Dependency
完整实验指南点击展开或收起
1. 实验内容

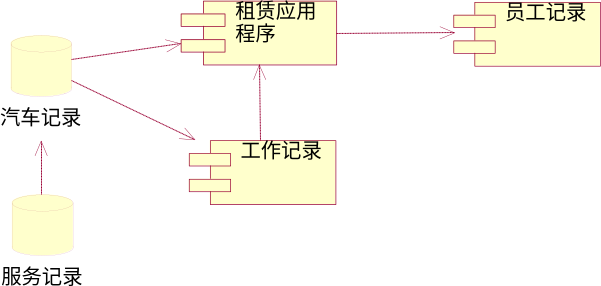

请绘制构件图,如图1-1所示.
图1-1 构件图
2.实验步骤
2.1 创建构件图
步骤：
1）右击浏览器窗口中的Component View，弹出快捷菜单；
2）选择New→ Component Diagram，系统自动在Component View下增加一个项目名：NewDiagram。我们把项目名改为:我的构件图
3）双击文本”我的构件图”，该构件图就在模型窗口中打开，如图1-2所示。
图1-2 创建构件图
2.2 向构件图中添加构件
步骤：
1）在工具箱中，点击Component按钮，然后在要放置构件的位置处点击一下，就创建了一个构件。把构件的名字改为：汽车记录。如图1-3所示
图1-3 添加构件
2）右击”汽车记录”图标，选择Open Specification，打开构件规范窗口，将General标签页中的“stereotype”项设置为：Database（构件的类型设为数据库），如图1-4所示。
图1-4 设置构件类型
3）点击”OK”按钮，完成构件类型设置。
同理，重复1~3步，添加其它构件并设置构件类型后，如图1-5所示。
图1-5 添加构件
2.3 在构件之间添加关系
步骤：
在工具箱中，点击Dependency按钮；
在”服务记录”图标上压下鼠标左键（不要松手），拖动鼠标到”汽车记录”图标后放开鼠标，就创建了一个依赖关系，如图1-6所示
图1-6 创建关系
重复以上步骤，给其它构件添加依赖关系，如图1-7所示。
图1-7 构件图
3. 作业
请绘制ATM系统的构件图
理解： 例如我们用C++建立系统，每个类有自己的头文件和体文件，因此图中每个类映射自己的构件，例如ATM屏幕类映射两个ATM屏幕构件。这两个ATM屏幕构件表示ATM屏幕类的头和体。阴影构件称为包体，表示C++中ATM屏幕类的体文件(.cpp)，构件版型是package body。无阴影的构件称为包规范，这个包规范表示C++类的头文件(.H)，构件版型是package specification。构件ATM.exe是个任务规范，表示处理线程，是一个可执行程序。
图1-8 ATM系统
